שסתום בדיקת שסתום אוגן עם פריצת דיסק

NSV שסתומי סימון מקורבות של דיסק הטיה, כאשר שסתום הסימון נפתח כאשר הזרימה עוברת בכיוון אחד ונסגרת בזרימה אחורה

הודות לסגירה המהירה של שסתום רב-תכליתי זה, הגנת המשאבה היא אחד היישומים העיקריים שלה. הוא משמש לגזים ונוזלים, אוטובוס זה לא מומלץ כשיש מוצקים בהשעיה. צניחת הראש נמוכה יחסית.

• תקן ישים
  עיצוב לפי .API594
  פנים אל פנים לפי API594
  ממד קצות אוגן ANSI B 16.5 / ANSI B 16.47
  בדיקות בדיקה סופיות ל- API598.

• מגוון מוצרים
  גודל: 2 "~ 20" (DN50 ~ DN500)
  דירוג: ANSI 150lb-2500lb
  חומרי גוף: פלדת פחמן, נירוסטה, פלדה סגסוגת, פלדת דופלקס
  Trim: לפי API 600

• מאפייני עיצוב:
  מערכת סגירה מהירה

יציבות בזרימה נמוכה ופועמת
ירידת לחץ בינונית

איטום הדוק של מושב מתכת

אנשי קשר למושב לא מתרחשים עד שהדיסק מושב וסגור

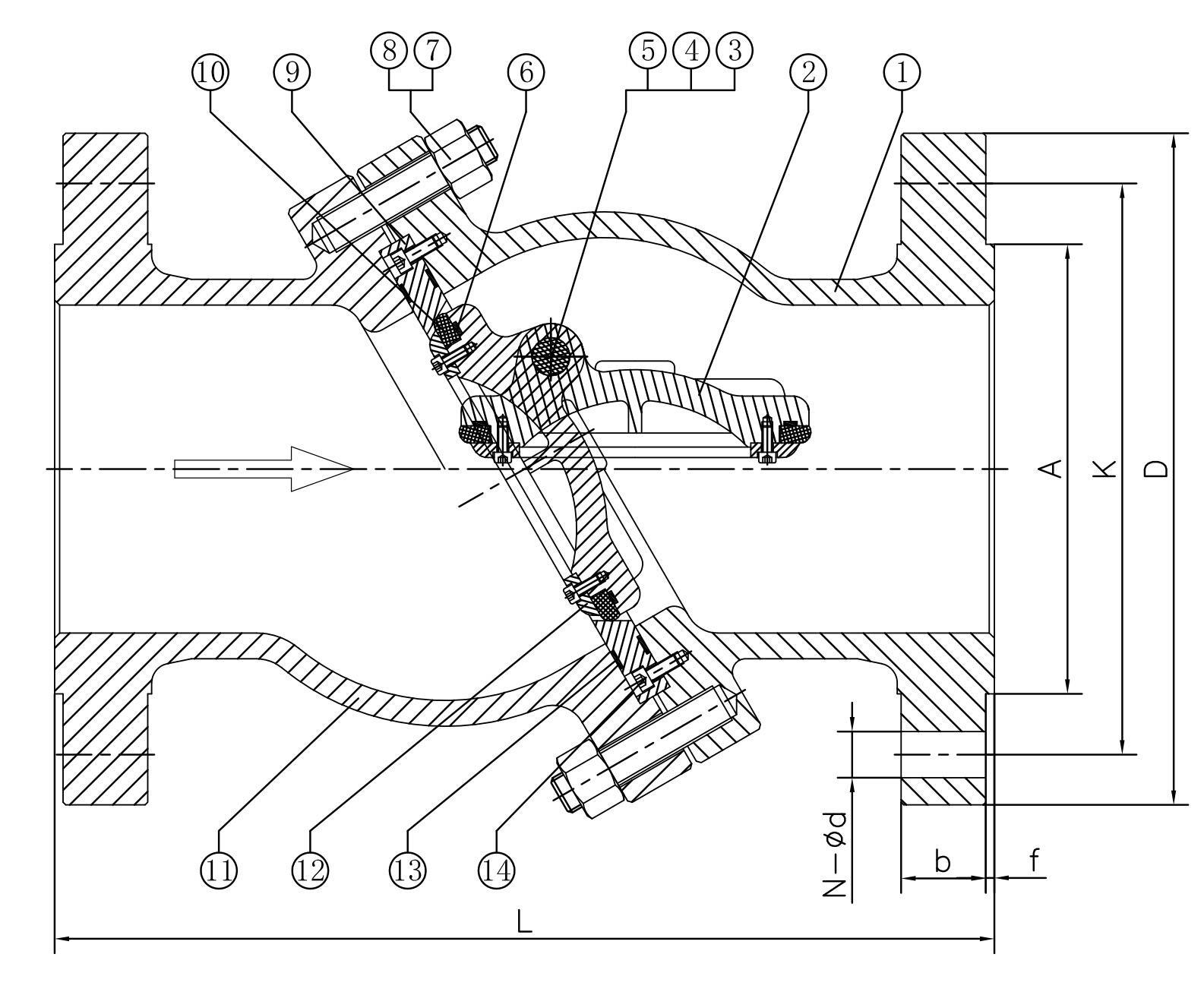

ביצועי מבנה:
שסתומי דיסק הטיה מיועדים לשלושה אקסצנטריות:

• אקסצנטריות ראשונה: זהו הקיזוז בין המוט ומישור המושב. אקסצנטריות זו מסלקת כל הפרעה של המושב עם הפיר ולכן למושב יש בנייה אינטגרלית ורציפה הן בגוף והן בדיסק, וניתן להימנע מדליפה אפשרית.

• אקסצנטריות שנייה: זהו הקיזוז בין הפיר לקוטר הדיסק. אקסצנטריות זו עובדת כשמגיע לאחור או לחץ זרימה רגיל הוא כה נמוך מכפי שאינו יכול לגרום מספיק כוח בכדי להחזיק את מומנט הסגירה הנגרם בגלל משקל הדיסק.

• אקסצנטריות שלישית: זו זווית ההטיה של מישור המושב עם המישור הרגיל של הצינור. הטיה זו מקטינה את שבץ הדיסק, ולכן היא יכולה להיסגר מהר יותר בזרימה אחורית.

יתר על כן של הגיאומטריה ומשקל הדיסק, באותם מקרים אלמנטים אחרים יכולים לייעל את רצף הסגירה. ניתן להשתמש במעיינות על מנת להגביר את מהירות סגירת הדיסק לפני שתתחיל זרימה הפוכה. בצד השני, כאשר זרימה הפוכה היא מציאות אך השסתום עדיין לא סגור בכלל סגירה איטית יכולה להימנע מלהיט מעל השסתום. ישנן מספר מערכות מנחת אולו-הידראוליות.

על מנת להדק את השסתום, ניתן להשתמש בקפיצים וגם במשקלים נגדיים המרכיבים בקצה הפיר.

לחץ העבודה המינימלי שמספקים היצרנים צריך לקחת בחשבון בעת בחירת שסתומים ליישומים בלחץ נמוך, אם לא ניתן להזיז דיסק ובתנועה מתמדת בין המושב לפתוח חלקית. זה מוביל לפגיעה במושב ובלאי פיר. השפעה זו חשובה יותר בשסתומי הסימון המתנדנדים.

שאלות נפוצות

1. ש: האם יש לך שסתום במלאי?

ת: יש המון שסתומי GGC (2 אינץ 'ובפנים) במלאי, וזה יכול להימסר תוך שבוע.

2. ש: האם יש לך שסתום מותאם אישית?

ת: כן, אנחנו יכולים לספק שסתומים מותאמים אישית.

3. ש: איזה סוגים של שסתומים אתה מייצר?

ת: בדרך כלל אנו מייצרים שסתומים העשויים מחומרים שונים כגון: ברזל יצוק / פלדת פחמן, נירוסטה, פלדה סגסוגת ושסתומים תעשייתיים כגון כדור, שער, כדור הארץ, צ'ק, חותם מפוח וכו '. לקבלת מידע מפורט, עיין ב"הורדה> קטלוג אלקטרוני "של דף הבית.

4. ש: מה האריזה למשלוח?

ת: הקרטון שלה לשסתומים קטנים (מדגם) ומארז דיקט (לא לחוש).

5. ש: מה דעתך על לוח זמנים למסירה?

ת: לוח הזמנים למשלוח תלוי בסוג המוצר. לכן, אנא התייעץ עם צוות המכירות לקבלת לוח זמנים ספציפי בעת בירור הצעת מחיר. החברה עושה מאמץ לשמור על לוח הזמנים למשלוח, וזו ההבטחה עם הלקוח. החברה תשפר את מידת שביעות הרצון שלך על ידי אספקת המוצר הדרוש בהקדם האפשרי.
